Lindemann Woodnote FONO míří náročné milovníky analogu

Německý výrobce Lindemann rozšiřuje řadu Woodnote o gramofonový předzesilovač FONO, který kombinuje diskrétní J-FET vstupní obvody, pasivní RIAA korekci a samostatný lineární zdroj napájení.

Ačkoli Norbert Lindemann věří možnostem digitální reprodukce i zesílení, nezapomíná ani fanoušky analogu. Zatímco kompaktní Limetree Phono a komponenty Musicbook sdílí obvody stejně kvalitního phono předzesilovače, Woodnote Fono jde dál – vylepšuje parametry a přidává možnost digitalizace vinylů.

J-FET vstupní obvody pro MM i MC přenosky

Základem konstrukce Lindemann Woodnote FONO je diskrétně navržený vstupní stupeň s nízkošumovými tranzistory J-FET. Výrobce zdůrazňuje především jejich napěťové řízení a absenci vstupního stejnosměrného proudu, který by jinak mohl zatěžovat citlivé cívky přenosky. To je důležité zejména u nízkovýstupových MC systémů, jejichž signál vyžaduje výrazné zesílení při současném potlačení šumu.

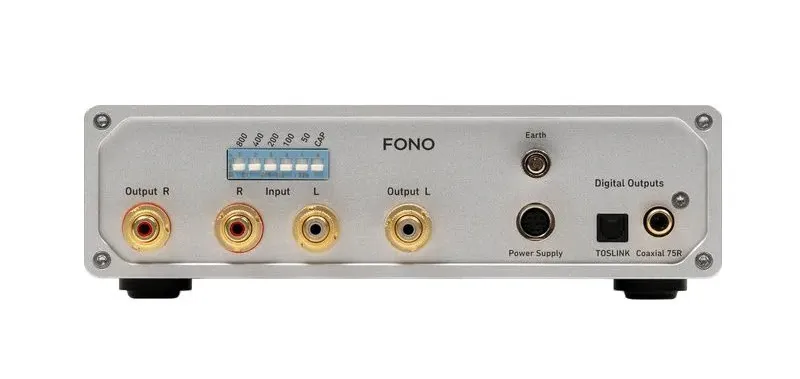

Předzesilovač podporuje přenosky typu Moving Magnet (MM) i Moving Coil (MC). U MM nabízí vstupní impedanci 47 kΩ a kapacitu 150 pF. U MC lze impedanci nastavit ve třinácti krocích v rozsahu 25 až 800 ohmů pomocí přepínačů DIP na zadním panelu. Díky tomu lze přístroj přizpůsobit široké škále přenosek s různými parametry.

Pasivní RIAA korekce a dvoustupňové zesílení

Lindemann zvolil dvoustupňovou koncepci zesilovače s pasivním RIAA filtrem. Ten obnovuje frekvenční vyvážení signálu odpovídající standardní korekci používané při záznamu gramofonových desek. Podle výrobce tato architektura umožňuje použít ve zesilovacích stupních frekvenčně nezávislou zápornou zpětnou vazbu a omezit zkreslení, zvláště v basovém pásmu.

Konstrukce využívá také zapojení Duo-Beta, šířku pásma přesahující 500 kHz a přesné fóliové rezistory s tolerancí 0,1 % spolu s pečlivě vybranými fóliovými kondenzátory. Cílem je zachovat linearitu signálové cesty a co nejméně ovlivňovat reprodukovaný zvuk.

Zesílení lze nastavit ve dvou úrovních: 46 nebo 52 dB pro MM přenosky a 66 nebo 72 dB pro MC systémy. Výrobce udává odstup signálu od šumu 80 dB u MM a 70 dB u MC, měřeno efektivní hodnotou bez váhového filtru.

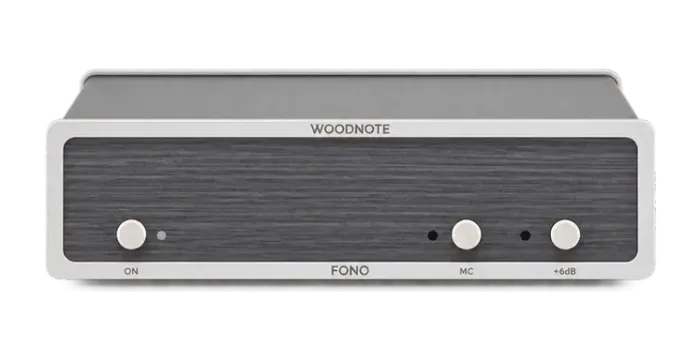

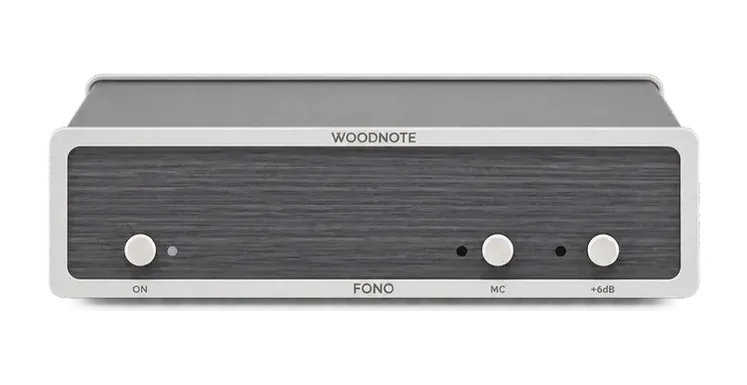

Řada Woodnote snoubí jednoduchost s elegancí. Zdroj: Lindemann

Oddělené napájení

Citlivé gramofonové předzesilovače mohou být náchylné k rušení pronikajícímu z napájecí sítě i z okolních komponentů. Lindemann proto umístil napájecí zdroj do samostatné skříňky. Jeho základem je transformátor R-Core se symetrickým vinutím, doplněný síťovým filtrem a nízkošumovými lineárními stabilizátory napětí.

Oddělení napájení od vlastních zesilovacích obvodů má omezit možnost přenosu nežádoucího rušení. Samostatný zdroj tak není jen konstrukčním detailem, ale jedním z hlavních prvků celého návrhu.

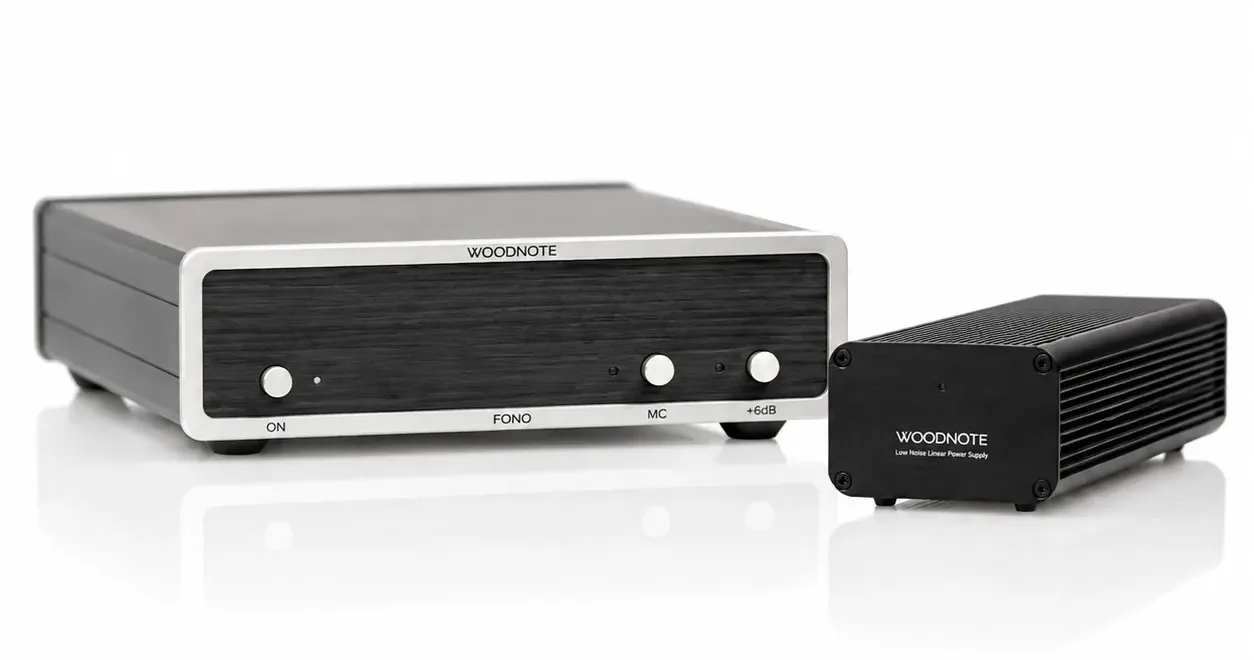

Oddělený napájecí zdroj dokonale izoluje jemné odvody od ručení ze sítě. Zdroj: Lindemann

Analogový poslech i digitalizace vinylů

Zajímavou funkcí Woodnote FONO je integrovaný analogově-digitální převodník s rozlišením 24 bitů a vzorkovací frekvencí 96 kHz. Kromě klasického stereofonního analogového výstupu RCA nabízí koaxiální digitální výstup a optické rozhraní TOSLINK.

Gramofon tak lze připojit nejen ke klasickému zesilovači nebo předzesilovači, ale také k vhodně vybavenému digitálnímu zesilovači, převodníku či aktivním reprosoustavám. Digitální výstup se hodí rovněž pro digitalizaci gramofonových desek a začlenění vinylové kolekce do digitálního hudebního systému.

Přístroj tak propojuje analogovou signálovou cestu s možnostmi digitálního audia bez nutnosti pořizovat samostatný A/D převodník.

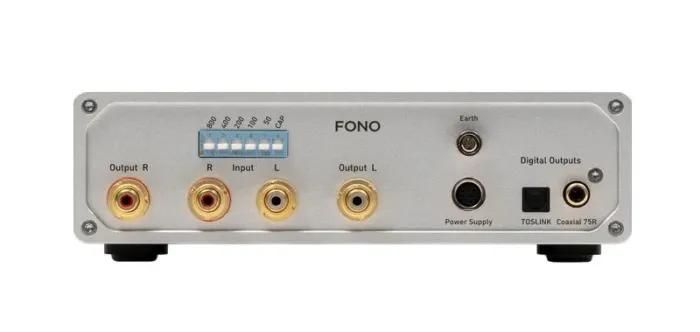

Norbert Lindemann věří digitálu – možná proto doplnil nové phono o možnost digitalizace. Zdroj: Lindemann

Cena a dostupnost

Lindemann Woodnote FONO je na oficiálním e-shopu výrobce nabízen za 2 490 eur včetně DPH a dopravy v rámci Evropské unie. Při orientačním přepočtu jde přibližně o 62 000 Kč; skutečná cena na českém trhu se může lišit podle kurzu, distributora a obchodních podmínek. Dostupnost u českého distributora není známá.

• Technické parametry Lindemann Woodnote FONO
• Podporované přenosky: MM a MC
• Vstup: stereofonní RCA
• Vstupní impedance MM: 47 kΩ
• Vstupní kapacita MM: 150 pF
• Vstupní impedance MC: 25–800 Ω, 13 nastavení
• Vstupní kapacita MC: 1 nF (volitelně)
• Zesílení MM: 46 / 52 dB
• Zesílení MC: 66 / 72 dB
• Vstupní citlivost pro výstupní úroveň 1 V: MM 5 mV, MC 0,5 mV při 1 kHz
• Maximální vstupní úroveň: MM 35 mV, MC 3,5 mV při 1 kHz
• Odstup signálu od šumu: MM 80 dB, MC 70 dB (RMS, nevážený)
• Přeslech mezi kanály: více než 80 dB při 10 kHz
• RIAA korekce: pasivní, dvoustupňová koncepce
• Vstupní obvody: diskrétní J-FET
• Šířka pásma: přes 500 kHz
• A/D převodník: 24 bitů / 96 kHz
• Analogový výstup: stereofonní RCA, linková úroveň
• Digitální výstupy: koaxiální RCA, optický TOSLINK
• Napájení: externí lineární zdroj s transformátorem R-Core
• Napájecí napětí: 115 nebo 230 V, 50 Hz
• Příkon: 3 VA
• Rozměry hlavní jednotky (Š × H × V): 207 × 250 × 62 mm
• Rozměry zdroje (Š × H × V): 80 × 204 × 49 mm
• Hmotnost hlavní jednotky: 1,4 kg
• Hmotnost zdroje: 0,7 kg
• Cena výrobce: 2 490 eur včetně DPH

Zdroj: lindemann-audio.de
